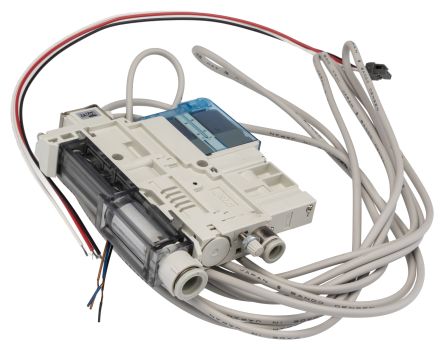

Вакуумный генератор SMC, для использования с вакуумными эжекторами серии ZK2 - ZK2A07K5PLA-08

Этот вакуумный генератор обеспечивает компактное пневматическое создание вакуума для автоматизированных систем, сконфигурирован как односторонний эжектор с интегрированными клапанами и аналоговым датчиком давления. Он предназначен для взаимодействия с вакуумными эжекторами серии ZK2 и предлагает готовое решение для автоматизированных операций по захвату и перемещению, где требуется небольшой размер и электрическое управление.

Особенности и преимущества

• Максимальное вакуумное давление -91 кПа для высокой производительности всасывания
• Диапазон давления подачи 0.3 до 0.6 MPa для обеспечения стабильной работы
• Электропитание 12 до 24V DC для гибкой электрической интеграции
• Потребление воздуха 24 л/мин для контроля эксплуатационных затрат
• Уровень шума 59 дБ для снижения акустического воздействия в рабочих ячейках
• Аналоговый выход 1 до 5V для непрерывного мониторинга вакуума

Применения

• Подходит для систем захвата и перемещения на сборочных линиях
• Идеально подходит для вакуумных захватов на роботизированных манипуляторах
• Используется в автоматизированной упаковке и обработке материалов
• Может использоваться для вакуумной фиксации в инспекционных установках
• Подходит для интеграции в пневматические модули OEM

Какое электрическое соединение предусмотрено для датчика давления?

Датчик использует L-образный разъем, поставляемый с 3-жильным маслостойким кабелем длиной примерно 3 м и аналоговым выходом 1 до 5 V.

Как конфигурация клапана влияет на поведение управления?

Пилотируемые двойные 2-портовые клапаны с нормально закрытыми путями подачи и сброса обеспечивают быструю реакцию и безопасный сброс вакуума при потере управляющего сигнала.

Какую фильтрацию и защиту включает устройство для всасывающего пути?

Встроенный всасывающий фильтр с номинальным элементом 30 мкм и фильтрационной площадью 510 мм² защищает сопло и сенсорные компоненты от частиц.

Каковы экологические пределы для надежного хранения и эксплуатации датчика?

Датчик может храниться при температуре от −20 до 70 °C и работать при относительной влажности от 35 до 85% без конденсации.

Как устройство работает при механическом воздействии?

Оно рассчитано на выдерживание вибрации до 30 м/с² и ударных сил до 150 м/с² для промышленного использования.
