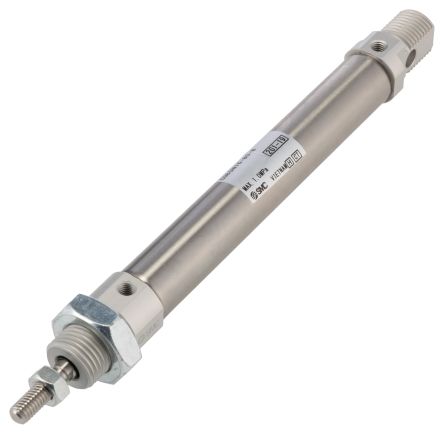

Пневматический цилиндр с поршневым стержнем SMC CD85, ход 80mm, корпус из алюминиевого сплава - CD85N16-80-B

Этот пневматический цилиндр с поршневым стержнем является компактным воздушным актуатором, предназначенным для преобразования сжатого воздуха в линейное движение для задач промышленной автоматизации. Он предназначен для приложений, требующих контролируемых двунаправленных ходов с встроенной конечной амортизацией и легкой конструкцией, подходящей для установки в ограниченных пространствах.

Особенности и преимущества

• Двунаправленная работа обеспечивает силу толкания и тягивания
• Алюминиевый корпус уменьшает вес для облегчения монтажа
• Резиновый бампер обеспечивает смягченное замедление в конце хода
• Резьба поршневого стержня M6 позволяет надежно крепить аксессуары
• Максимальная скорость поршня 1500mm/s поддерживает быстрые циклы
• Рассчитан на работу при температуре до +80°C для высокотемпературных условий

Применения

• Подходит для модулей захвата и размещения на сборочных линиях
• Идеален для работы актуаторов на электронных станциях обработки
• Используется для задач позиционирования в инспекционных и испытательных установках
• Может использоваться для линейного актуирования в настройках автоматизации лабораторий

Какое крепление используется для интеграции?

Используется крепление с кронштейном, которое позволяет поворотное соединение, упрощая выравнивание на движущихся звеньях и валах.

Какую конфигурацию стержня я могу ожидать при установке конечных фитингов?

Устройство использует один стержень с мужской метрической резьбой M6 для прямого соединения кронштейнов или концов стержня.

Как управляется длина хода для точного контроля движения?

Цилиндр обеспечивает перемещение 80mm, что в сочетании с резиновыми бамперами помогает достичь повторяемой остановки хода и сниженных ударных нагрузок.

Какой стандарт регулирует его диаметр и общие размеры?

Дизайн соответствует размерным стандартам ISO 6432 для компактных пневматических цилиндров.
